Как подобрать гидромолот на экскаватор: пошаговая инструкция

Почему важно правильно подобрать гидромолот

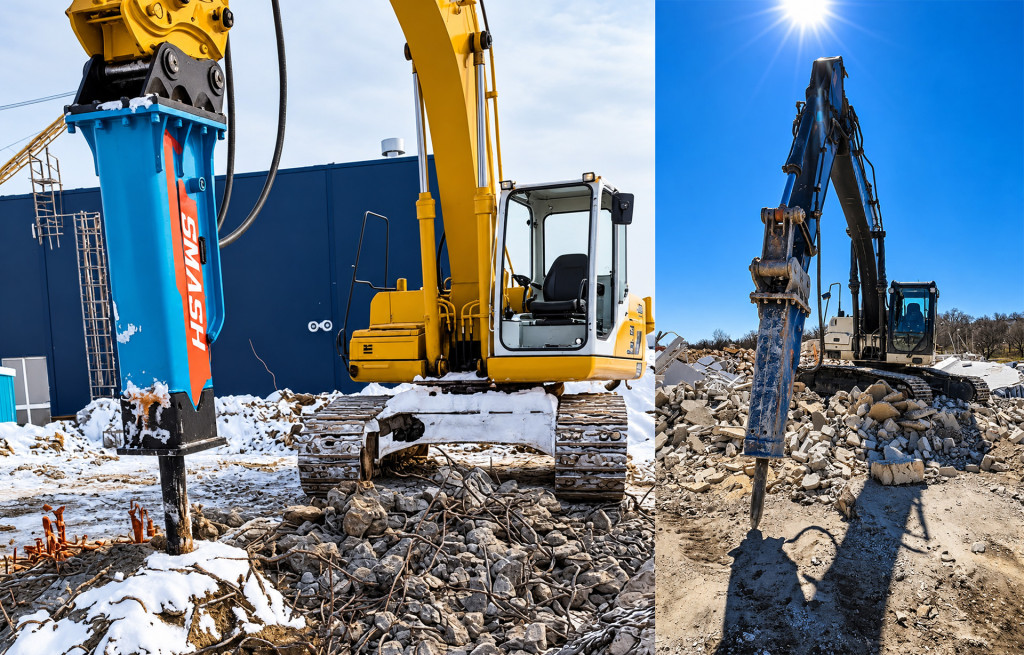

Гидромолот — это навесное оборудование, которое работает непосредственно через гидросистему экскаватора. Поэтому ошибка в подборе отражается сразу на двух сторонах: молот может работать нестабильно или быстро изнашиваться, а сама машина — перегреваться, терять устойчивость или получать повышенную нагрузку на стрелу, рукоять и крепление.

Выбор осложняет и большое количество вариантов. Например, в линейке H-Series компании Komatsu представлены восемь моделей гидромолотов для носителей примерно от 4 до 60 т. У Epiroc линейка гидромолотов рассчитана на носители от 0,7 до 140 т. При этом для каждой модели задаются свои диапазоны расхода масла, давления, частоты ударов, диаметра инструмента и другие ограничения.

Поэтому логика «экскаватор весит 24 т — значит, нужен любой молот для 24 т» работает только как первый фильтр, а не как окончательный подбор.

Правильный подбор помогает решить сразу несколько практических задач:

• снизить риск простоев из-за несовместимости оборудования или неправильной настройки гидролинии,

• сохранить ресурс гидромолота, гидросистемы и рабочего оборудования экскаватора,

• получить нужную производительность на конкретном материале, а не просто максимальную энергию удара в паспорте.

Как можно подобрать гидромолот

Есть два рабочих сценария. Первый: подобрать модель самостоятельно по техническим каталогам и руководствам. Второй: передать исходные данные поставщику или специалисту по навесному оборудованию.

Самостоятельный подбор

Подходит, если у владельца техники есть актуальная документация на экскаватор, данные по гидролинии и понимание условий работы. В этом случае сначала отбирают модели по массе носителя, затем сверяют расход и давление, крепление и параметры применения.

Подбор со специалистом

Менеджер или сервисный специалист делает ту же работу, но собирает параметры с обеих сторон и проверяет их по технической документации. Это особенно полезно, если экскаватор уже переоборудован, гидролиния устанавливалась отдельно или планируется работа в тяжелом режиме.

На практике оптимален комбинированный вариант: заказчик предоставляет точные данные о машине и задаче, а поставщик проверяет совместимость конкретной модели и комплектации. Важно получить не только название гидромолота, но и обоснование подбора: расход, давление, обратное давление, масса комплекта, крепление и рабочий инструмент.

Что учитывают при подборе

Подбор можно разделить на три группы параметров. Первая описывает базовую машину, вторая — сам гидромолот, третья — работу, которую ему предстоит выполнять. Только совпадение по всем трем группам дает рабочую комбинацию.

Группа 1. Базовая машина и ее гидросистема

1.1 Модель, серийный номер и год выпуска
Они нужны, чтобы определить конкретную модификацию машины и не перепутать характеристики разных поколений одной модели.

1.2. Рабочая масса
Это первый фильтр. Но учитывать нужно не только массу экскаватора, а всю установленную комплектацию и ограничения по грузоподъемности.

1.3. Геометрия стрелы и рукояти
Длина стрелы и рукояти, положение центра тяжести и рабочий вылет влияют на устойчивость и допустимую массу навески.

1.4. Быстросъем или штатное крепление
Нужно заранее понять, как молот будет соединяться с рукоятью и потребуется ли переходная плита.

1.5. Расход рабочей жидкости
Сверяют именно расход, доступный на контуре навесного оборудования. Паспортная производительность насоса сама по себе не означает, что весь этот поток доступен гидромолоту.

1.6. Рабочее давление
Настройка вспомогательного контура должна попадать в допустимый диапазон конкретной модели молота.

1.7. Обратное давление
Его проверяют отдельно. На него влияют РВД, переходники, фильтры, быстроразъемные соединения и схема слива.

1.8. Состояние гидролинии
Для старой, переоборудованной или неизвестной гидролинии расход и давление лучше подтвердить измерениями, а не только данными из старой документации..

Группа 2. Параметры гидромолота

2.1. Масса гидромолота и комплекта
В расчет стоит включать не только сам молот, но и переходную плиту, быстросъем и рабочий инструмент.

2.2. Энергия и частота удара
Энергия важна для разрушения прочных и массивных материалов, частота — для задач, где требуется стабильное дробление более мелких фрагментов. Эти параметры рассматривают вместе с материалом и требуемой производительностью.

2.3. Диаметр и тип рабочего инструмента
Пика, зубило и тупой инструмент решают разные задачи. Посадочные размеры должны соответствовать конкретному молоту.

2.4. Требования к гидросистеме
Проверяют рабочий расход, давление, допустимое обратное давление и наличие отдельного дренажа, если он предусмотрен конструкцией.

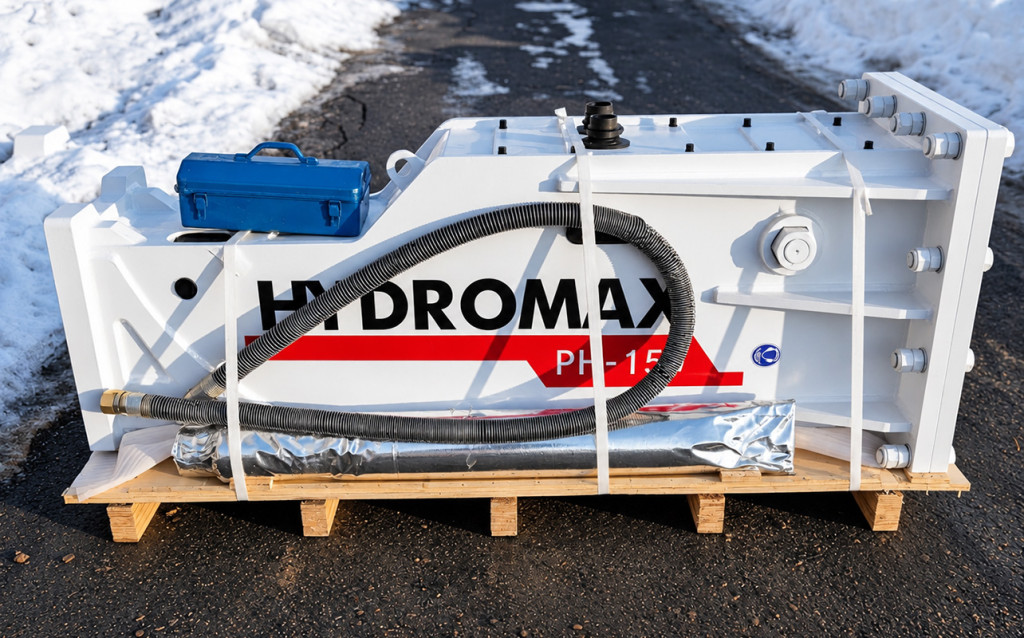

2.5. Тип корпуса и условия эксплуатации
Открытый и закрытый корпус имеют разные особенности по защите, доступу к узлам и шуму. Выбор зависит от условий объекта и режима работы.

Открытый или закрытый корпус: примеры моделей

Примеры для техники массой 4–7 т: одинаковый диаметр пики, но разные конструкции корпуса.

Открытый тип корпуса

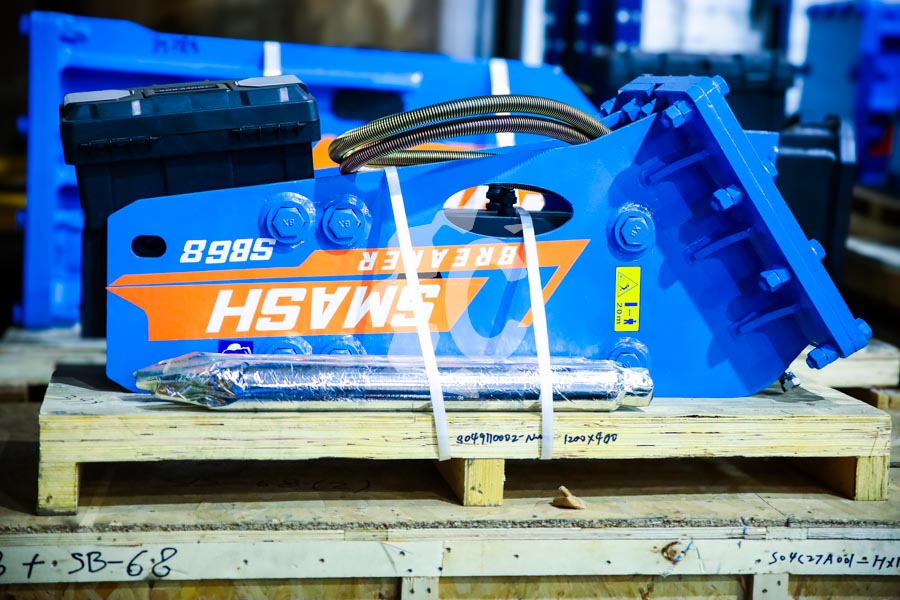

Гидромолот Smashbreaker SB68

Артикул: СК-0035787

• Масса техники4–7 т
• Диаметр пики68 мм

Смотреть в каталоге →

Закрытый тип корпуса

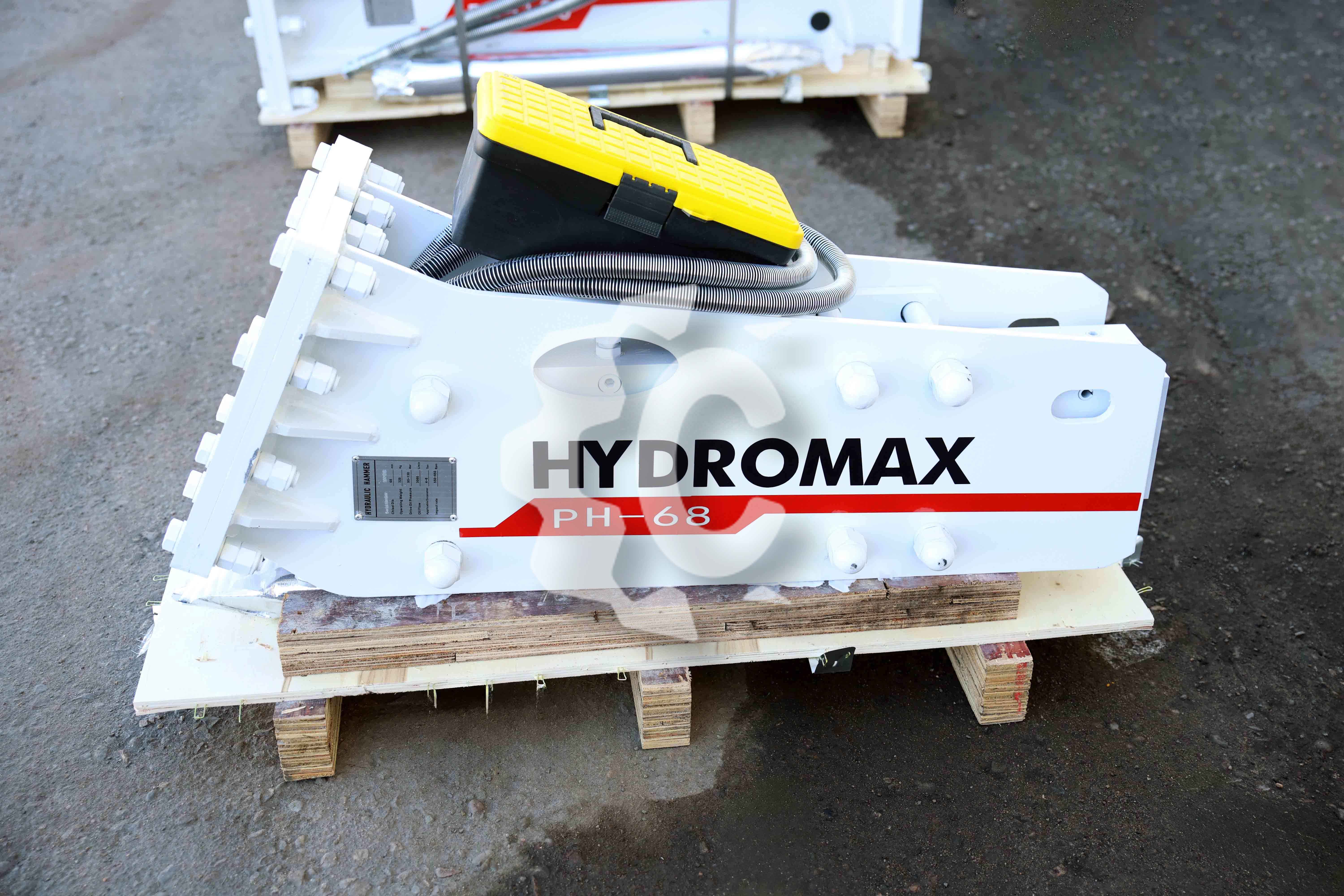

Гидромолот HydroMax 68

Артикул: СК-0042247

• Масса техники4–7 т
• Диаметр пики68 мм

Смотреть в каталоге →

Тип корпуса – не единственный критерий: параметры гидросистемы и крепления нужно проверять отдельно.

2.6. Требования к креплению
Переходная плита, пальцы и быстросъем должны соответствовать геометрии рукояти. Сомнительная переделка крепления — повод исключить модель.

Группа 3. Условия работы

3.1. Материал
Бетон, железобетон, асфальт, кирпич, скальная порода и мерзлый грунт по-разному нагружают рабочий инструмент и требуют разного сочетания энергии и частоты.

3.2. Размер фрагмента
Крупные массивы и негабарит требуют другого режима разрушения, чем небольшие элементы.

3.3. Интенсивность и продолжительность работ
Для эпизодического применения и многочасовой работы в смену требования к комплектации и обслуживанию могут отличаться.

3.4. Положение молота
Вертикальная работа, работа под углом, в траншее или на большом вылете создают разные нагрузки и ограничения.

3.5. Дополнительные требования объекта
Например, ограничения по шуму, пыли, габаритам оборудования или доступу на площадку.

Где брать данные для подбора

Перед обращением к поставщику лучше собрать информацию в одном месте. Часть данных есть на шильдике и в руководстве по эксплуатации, часть — в сервисной документации, а параметры крепления иногда проще получить обычным обмером рукояти. Если данные по гидролинии неизвестны, их можно подтвердить измерениями.

Пример подбора: экскаватор 24 т

Шаг 1. Проверяем первый фильтр
В актуальном каталоге «СПЕЦМАШИНЕРИ» SB140 указан для техники массой 19–26 т. Экскаватор 24 т попадает в этот диапазон, значит, модель можно оставить в предварительном списке.

Шаг 2. Проверяем гидросистему
Из паспорта гидромолота берем допустимый расход масла, рабочее и максимально допустимое обратное давление. Эти значения сравниваем с фактическими параметрами вспомогательного контура экскаватора. Если гидролиния старая или переоборудованная, параметры лучше измерить.

Шаг 3. Проверяем крепление
Уточняем диаметр пальцев, межцентровое расстояние и ширину проушин. Если используется быстросъем, проверяем совместимость именно с ним. При необходимости рассчитываем переходную плиту.

Шаг 4. Проверяем задачу
Уточняем, что предстоит разрушать: например, железобетон, асфальт или скальную породу, какой размер фрагментов требуется получить и сколько часов в смену будет работать молот.

Шаг 5. Проверяем комплект
В счете или спецификации фиксируем сам молот, переходную плиту, пальцы, РВД и соединения, рабочий инструмент, комплект для обслуживания, документы и гарантию.

В результате подбор заканчивается не фразой «SB140 подходит к 24-тонному экскаватору», а подтверждением совместимости по массе, гидравлике, креплению и задаче.

Гидромолоты для экскаватора массой около 24 т

Модели, рассчитанные по каталогу на носители 19–26 т. Для конкретного экскаватора требуется проверка гидравлики и крепления.

Закрытый тип корпуса

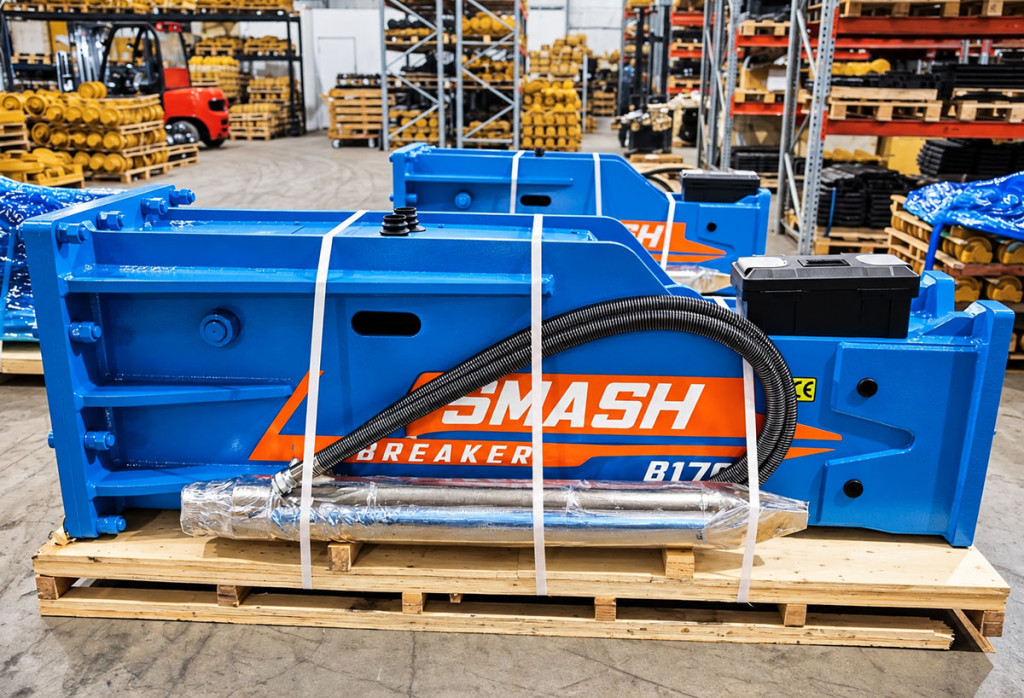

Гидромолот Smashbreaker SB140

Артикул: СК-0035790

• Масса техники19–26 т
• Диаметр пики140 мм

Смотреть в каталоге →

Закрытый тип корпуса

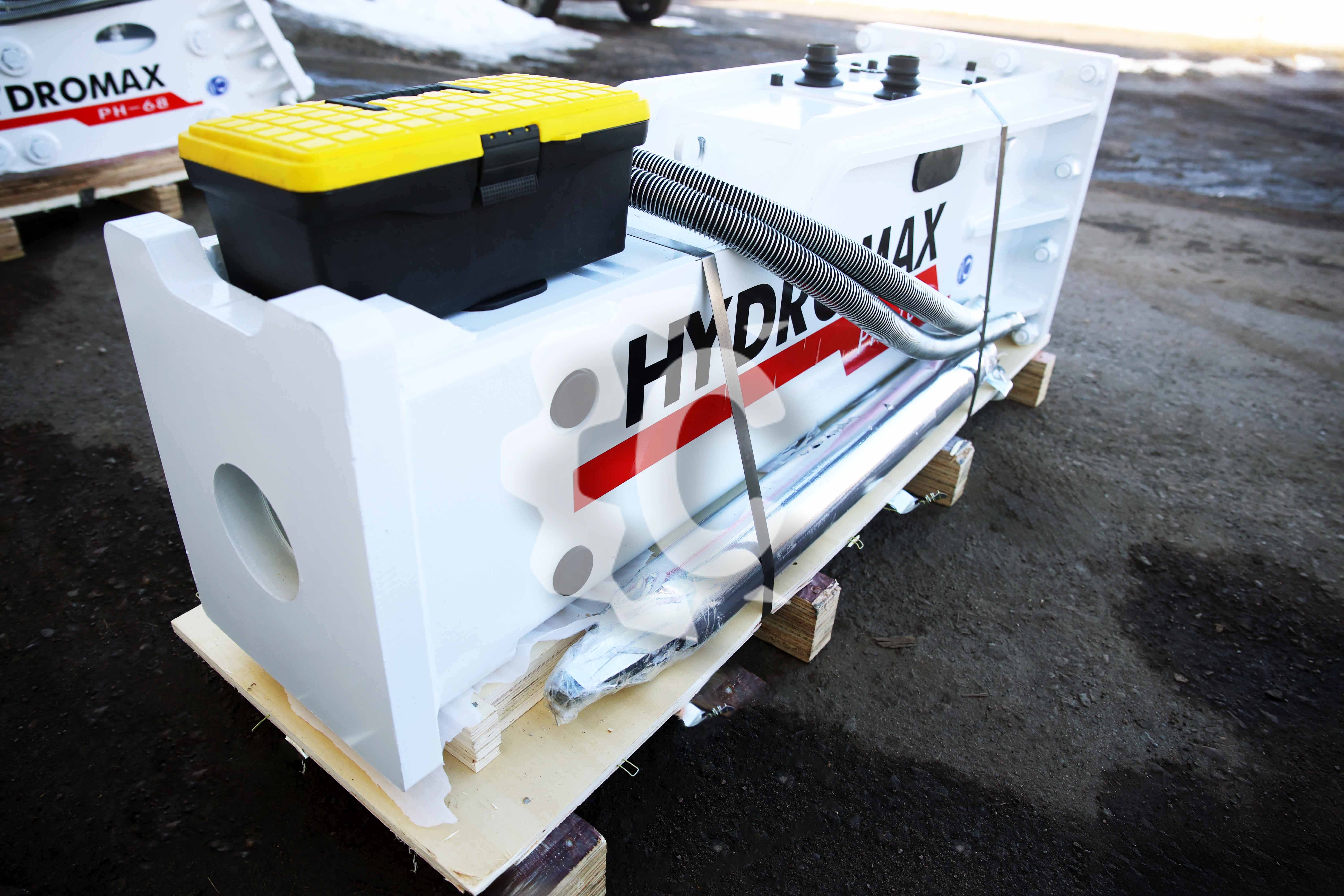

Гидромолот HydroMax 140C

Артикул: СК-0042250

• Масса техники19–26 т
• Диаметр пики140 мм

Смотреть в каталоге →

Перед заказом уточните характеристики, комплектацию и совместимость с конкретной машиной.

Какие модели сразу исключить из подбора

Чтобы не тратить время на заведомо неподходящие варианты, модель можно исключить уже на раннем этапе, если:

• масса носителя выходит за диапазон, установленный производителем гидромолота;
• расход масла или рабочее давление экскаватора невозможно привести к допустимому диапазону молота;
• обратное давление выше предельного значения из технической документации;
• масса всего комплекта превышает ограничения рабочего оборудования или ухудшает устойчивость машины;
• геометрия крепления не совпадает, а необходимая переделка не имеет подтвержденного инженерного решения;
• для подключения требуется схема, которой нет в документации производителя;
• поставщик не предоставляет паспорт, техническую таблицу или спецификацию комплекта;
• по условиям объекта выбранный тип молота или инструмента не соответствует материалу и режиму работы.

Частые ошибки при подборе: что видим на практике

При подборе гидромолотов мы чаще всего сталкиваемся с одной и той же проблемой: заказчик начинает с цены или массы экскаватора, а технические параметры гидролинии и задачи оставляет на потом. В результате список подходящих моделей получается слишком широким, а после покупки возникают вопросы уже на этапе монтажа.

Выбирать только по массе экскаватора
Масса — первый фильтр. После него обязательно проверяют гидравлику, крепление и условия работы.

Считать, что больше энергии всегда лучше
Избыточная энергия и неподходящая масса навески могут увеличить нагрузку на машину. Важна связка «энергия + частота + материал + производительность».

Брать паспортный расход насоса вместо параметров контура
Гидромолот получает поток через конкретный контур навесного оборудования. Его фактические параметры могут отличаться от общей производительности насоса.

Игнорировать обратное давление
Недостаточно знать подачу. Сливной контур и соединения тоже должны соответствовать требованиям молота.

Подбирать плиту после покупки молота
Геометрию крепления лучше проверить до заказа, чтобы заранее понимать состав и стоимость комплекта.

Сравнивать модели разных брендов только по энергии удара
Методика расчета и измерения энергии может отличаться. Сравнивать нужно полный набор характеристик и опыт применения на аналогичном материале.

Забывать про режим работы
Молот для редких работ и молот для постоянной сменной эксплуатации — это разные требования к комплектации, защите и обслуживанию.

Что отправить поставщику для точного подбора

Чем точнее исходные данные, тем меньше переписки и риск получить несколько несовместимых вариантов. Для первичного подбора достаточно собрать следующий чек-лист:

• марка, модель, серийный номер и год выпуска экскаватора,
• рабочая масса в текущей комплектации,
• длина стрелы и рукояти, модель быстросъема — если установлен,
• расход, рабочее и обратное давление вспомогательного контура,
• размеры крепления и фотографии рукояти,
• что именно предстоит разрушать и какой размер фрагмента нужен,
• планируемая продолжительность работы и интенсивность использования,
• требования к монтажу, настройке, запуску и доставке.

Если часть параметров неизвестна, это лучше прямо указать. Специалист сможет определить, какие данные нужно снять дополнительно, вместо того чтобы подставлять предположительные значения.

Что проверить после монтажа

После установки нельзя сразу переходить к полноценной нагрузке. Сначала проверяют крепление и гидравлику, затем параметры под рабочей нагрузкой. Точные интервалы повторных проверок нужно брать из руководства конкретного гидромолота.

До первого запуска

• проверить фиксацию гидромолота, пальцев и переходной плиты,
• проверить прокладку РВД и запас длины при полном движении рукояти,
• осмотреть соединения на предмет утечек и повреждений,
• проверить уровень и состояние гидравлического масла,
• убедиться, что настройки вспомогательного контура соответствуют техническим требованиям молота.

Во время пробного запуска

• измерить рабочий расход и давление,
• проверить обратное давление в рабочем режиме,
• убедиться в отсутствии утечек и посторонних звуков,
• контролировать температуру гидравлического масла,
• проверить стабильность частоты ударов и работу рабочего инструмента.

После начала эксплуатации

• повторно осмотреть крепления и гидравлические соединения в соответствии с инструкцией производителя,
• контролировать состояние рабочего инструмента и втулок,
• проверять смазку и выполнять регламентное обслуживание по инструкции конкретной модели,
• фиксировать измеренные настройки и результаты проверки, чтобы к ним можно было вернуться при диагностике.

Обслуживание гидромолота

Даже правильно подобранный гидромолот требует регулярного обслуживания. Минимальная база — контроль рабочего инструмента и втулок, смазки, гидравлических соединений, крепежа, состояния РВД и рабочих параметров.

Интервалы зависят от конкретной модели и условий эксплуатации. Например, в инструкциях Epiroc предусмотрены регулярная проверка смазочной пленки на хвостовике инструмента, ежедневный контроль шлангов, соединений и крепежа. Поэтому универсальный график лучше не придумывать: приоритет всегда у руководства конкретного производителя.

Подробный регламент обслуживания гидромолота стоит рассматривать отдельно: там важны допуски по износу инструмента и втулок, требования к смазке, контроль азота, гидравлического масла и крепежных соединений.

Коротко: что проверить перед заказом

Минимальный набор характеристик для проверки:

• масса и фактическая комплектация экскаватора,
• расход масла, рабочее и обратное давление контура,
• масса и характеристики гидромолота,
• геометрия крепления и состав переходной плиты,
• материал и режим работы,
• рабочий инструмент,
• комплект поставки, документы, монтаж и настройка.

Если хотя бы один из этих пунктов неизвестен, подбор стоит считать предварительным. Окончательное решение принимают после проверки технической документации и фактических параметров машины.
